Если на Газели резко пропал и ближний, и дальний свет, вероятнее всего, проблема кроется в центральном переключателе света (ЦПС) или подрулевом рычажке. Также причиной часто становится отгоревшая «масса» на кузове, неисправное реле разгрузки или оплавленные контакты в блоке предохранителей. Начинать диагностику лучше с проверки подрулевого переключателя и ЦПС, так как именно они чаще всего не выдерживают нагрузок в этой модели коммерческого транспорта.
Основные причины отсутствия головного освещения
Поиск неисправности стоит начинать с изучения самых слабых мест в электрике этого автомобиля. Практика показывает, что одновременный отказ обеих линий освещения крайне редко связан с банальным перегоранием лампочек.
- Центральный переключатель (ЦПС): из-за конструктивных особенностей на него ложится большая силовая нагрузка, что приводит к нагреву и оплавлению внутренних контактов.
- Подрулевой переключатель: механизм переключения между режимами часто выходит из строя из-за физического износа пластиковых деталей или короткого замыкания.
- Блок реле: залипание контактов или окисление клемм внутри колодки реле управления светом полностью обесточивает обе фары.
- Проблема с «массой»: окисленный или открутившийся провод заземления возле самой оптики лишает питания сразу весь головной свет.
- Скачок напряжения: неисправный генератор может выдать повышенное напряжение, что моментально сжигает нити накаливания во всех галогенных лампах.
Знание этих уязвимых узлов значительно ускоряет процесс диагностики электропроводки. Достаточно проверить каждый элемент по цепочке, чтобы быстро локализовать обрыв цепи.
Проверка блока предохранителей и реле
В любой непонятной ситуации с электрикой первым делом необходимо осматривать блок предохранителей. На машинах старого образца часто стоят пальчиковые предохранители, которые славятся плохим контактом в посадочных гнездах. На более свежих моделях используются надежные флажковые элементы, но и они подвержены окислению.
Важно не просто посмотреть на нить предохранителя, а прозвонить его мультиметром или заменить на заведомо рабочий. Визуально он может казаться целым, но микротрещина внутри корпуса прервет электрическую цепь.
Далее стоит обратить внимание на реле включения фар. Нужно нащупать его рукой и попросить помощника пощелкать выключателем в салоне. Если характерного щелчка нет, реле не получает управляющий сигнал либо само вышло из строя. Иногда достаточно просто вытащить деталь из колодки и вставить ее обратно — контакт восстановится благодаря трению ножек.

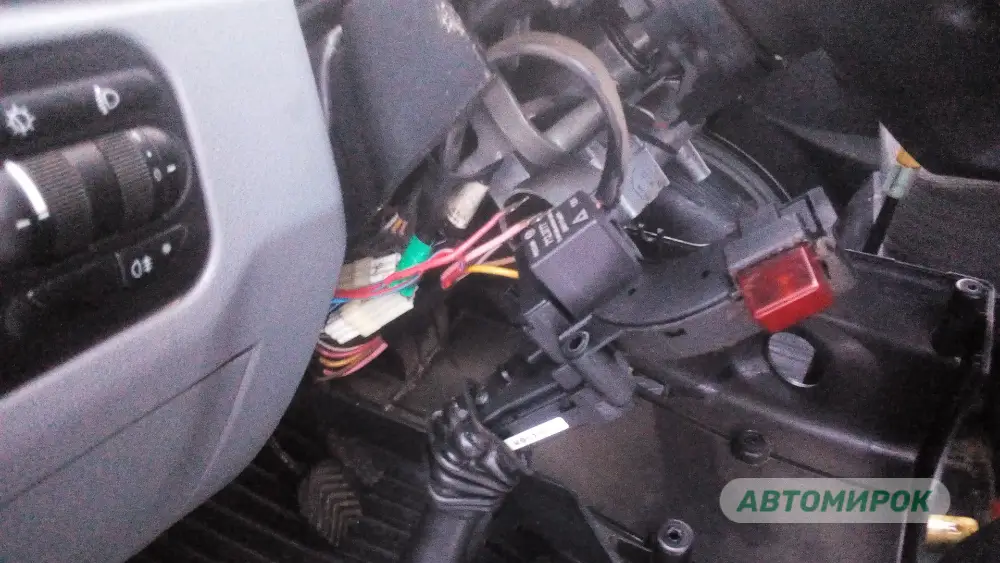

Диагностика ЦПС и подрулевого переключателя
Эти два элемента образуют основу управления головным светом и ломаются чаще всего. Проверить их работоспособность можно с помощью обычного тестера или автомобильной контрольной лампочки.
- Осмотр клемм ЦПС: нужно аккуратно снять пластиковую накладку торпеды и визуально оценить состояние фишки, подключенной к главному переключателю.
- Проверка питания: контрольной лампой замеряется приход плюса на главный питающий контакт ЦПС при включенном зажигании.
- Замыкание напрямую: если перемкнуть контакты в фишке в обход самой кнопки и фары загорятся, значит, тумблер подлежит замене.
- Тест подрулевого рычага: при исправном ЦПС напряжение должно уходить на рулевую колонку, где корректно распределяется на контур ближнего или дальнего свечения.
Ремонт этих пластиковых деталей нецелесообразен из-за хрупкости внутренних механизмов и пружинок. Оптимальным решением будет полная замена изношенного узла на новую запчасть.
Осмотр проводки и точек крепления «массы»
Электропроводка автомобилей постоянно подвергается воздействию влаги, дорожной пыли и сильных вибраций. Изоляция проводов со временем дубеет, трескается и перетирается о металлические части кузова. Особенно часто такие обрывы происходят в подкапотном пространстве в районе радиатора, где жгуты идут непосредственно к передней оптике.
Отдельного внимания заслуживает контакт заземления. У данного автомобиля «масса» фар крепится болтами прямо к металлу кузова. Из-за коррозии и агрессивных реагентов на дорогах надежный контакт быстро теряется, и даже при наличии плюса от реле фары светить не будут.
Рекомендуется открутить болты крепления массовых проводов, зачистить металл наждачной бумагой до блеска и обработать специальной защитной или токопроводящей смазкой. Это простое действие часто решает половину проблем с мерцанием и тусклым свечением ламп.
Установка разгрузочных реле как метод профилактики
Заводская схема проводки на старых модификациях продумана не идеально, и весь ток часто идет напрямую через выключатели в салоне. Это вызывает их постоянный сильный перегрев и деформацию пластиковых корпусов.
- Защита кнопок: установка дополнительных реле возле самих фар снимает силовую нагрузку с центрального и подрулевого переключателей.
- Улучшение света: сокращение длины силовых проводов минимизирует просадки напряжения, делая световой пучок более ярким и плотным.
- Повышение ресурса: кнопки в салоне начинают работать исключительно как слаботочные управляющие элементы, что делает их практически вечными.
- Безопасность проводки: существенно снижается риск короткого замыкания и возгорания проводов под приборной панелью.
Подобная доработка не требует глубоких познаний в автоэлектрике и легко выполняется по стандартным схемам. Это отличная профилактика поломок и надежная инвестиция в безопасность вождения в темное время суток.
