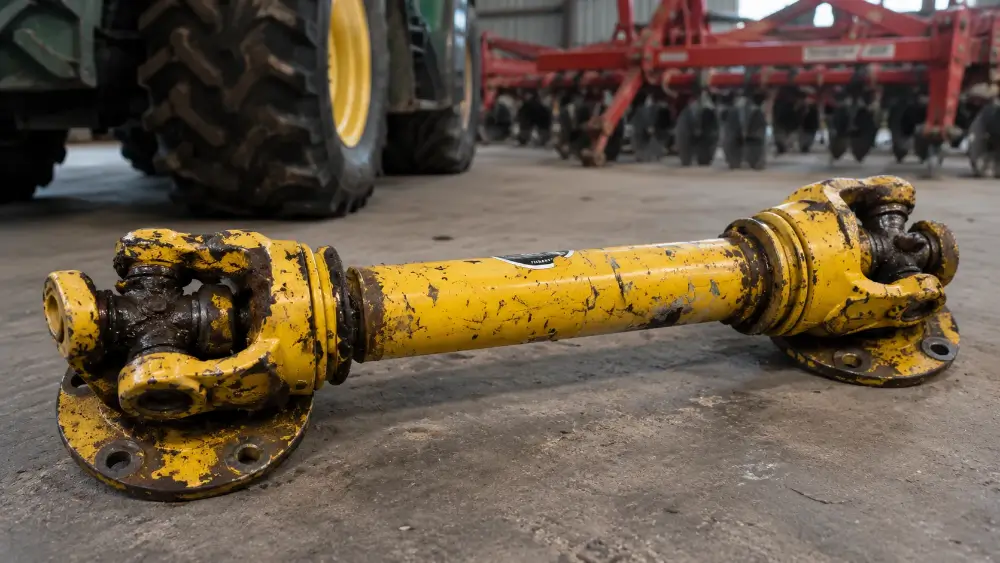

Після сезону найчастіше виходять з ладу чотири вузли: хрестовини шарнірів, телескопічні труби, запобіжна муфта та захисний кожух. Більшість дефектів можна знайти вручну, без розбирання. Треба прокрутити шарніри, погойдати вилки, перевірити хід труб і оглянути муфту. Вібрацію під навантаженням краще не «лікувати» підтяжкою болтів, спершу потрібно знайти її причину.
З чого почати огляд
Вал знімають з трактора і з машини, очищують від землі та рослинних залишків. Поки він брудний, огляд нічого не дасть: змащення й корозію під шаром бруду не видно.
Далі перевіряють у такому порядку:
- Кожен шарнір окремо: прокрутка рукою, люфт, стан сальників.
- Хід телескопічних труб: вал має вільно стискатися й розтягуватися.
- Запобіжна муфта: сліди перегріву, іржа, стан пружин.
- Кожух і ланцюжки.
- Пряма геометрія: вал, покладений на рівну поверхню, має котитися без биття.
Хрестовини: найчастіша причина вібрації
Хрестовина працює під кутом, тому голчасті підшипники в стаканах зношуються нерівномірно. Головна причина виходу з ладу полягає в тому, що змащення не дійшло до всіх чотирьох цапф. Кожну хрестовину треба проливати солідолом або мастилом, яке вказує виробник, доки свіже мастило не почне виходити з-під сальників.
Ознаки зносу помітні при огляді:
- Люфт. Якщо взятися за вилку однією рукою, а другою за хрестовину, і покрутити з невеликим зусиллям, зношений шарнір «клацає». Легкий рух без стуку допустимий, помітний хід ні.
- Іржавий порошок. Червоно-коричневий наліт навколо стаканів означає, що голки працюють насухо або в них потрапила вода.
- Тугий хід. Шарнір повертається ривками, є зони, де опір зростає. Причина зазвичай в задирах на цапфах або замерзлому чи закоксованому мастилі.
- Сухий або потрісканий сальник. Уже за наявності такого дефекту хрестовину варто міняти, бо ресурс упав.
Хрестовину, яка ще «не стукає», але має сліди іржі під сальниками, залишати не варто. Найчастіше саме така хрестовина розвалюється в перший же день наступного сезону, під навантаженням.
Шарніри рівних кутових швидкостей (ширококолові) мають додаткові вузли: центруючий пристрій і кулькову обойму. Їх перевіряють за паспортом виробника. Самостійно розбирати такий шарнір без відповідного інструмента й документації не варто.
Телескопічні труби: заїдання і люфт
Профільні труби змащують значно рідше за хрестовини, і це дає протилежні помилки. Одні їх не мастять зовсім, інші наносять надлишок мастила, і воно збирає пил, утворюючи абразивну пасту.
Типові дефекти:
- Труби не сходяться. Зазвичай винні задирки, забруднення або загнуті краї профілю після удару.
- Люфт між трубами. Вал сильно «гуляє» поперек. Він з’являється, коли зношено профіль, тоді вал у роботі б’є і вібрує.
- Труба тепла після роботи. Це знак того, що тертя занадто велике.
Важливий момент, який часто ігнорують, стосується перекриття труб. У робочому положенні труби мають входити одна в одну на певну довжину, яку вказує інструкція до вала. Якщо вал підбирали під іншу пару «трактор + машина» і він коротший за потрібне, перекриття буде замале, і профіль швидко зноситься. Точне мінімальне значення треба брати з документації конкретної моделі, універсального числа немає.
Запобіжна муфта: проблема сезонного зберігання
Фрикційна муфта (обмежувач моменту) захищає редуктор і привід машини від перевантаження. Після сезону її найчастіше знаходять «прикипілою»: диски з накладками злиплись з металом, коли вал стояв у вологому приміщенні з притиснутими пружинами.
На що дивитися:
- Синюваті або темні плями на дисках і корпусі означають перегрів від пробуксовки. Такі накладки вже могли втратити властивості.
- Запах паленого при оглядах після роботи.
- Іржа на ведучих та веденых дисках, яка заважає ковзанню.
- Стиснуті чи зламані пружини. Довжину зжатих пружин порівнюють зі значенням з інструкції.
Після сезону виробники, як правило, радять послабити пружини муфти для зберігання, а перед першим запуском розкрутити муфту й перевірити диски. Порядок дій відрізняється в різних моделей, тому його потрібно брати з паспорта.
Друга поширена помилка стосується не фрикційних, а зрізних муфт. Якщо болт обірвався, його замінюють оригінальним, тим самим класом міцності й розмірів. Міцніший болт «вирішує» проблему обривів, але перекладає навантаження на редуктор чи рамні елементи машини. Ремонт після такого «рішення» коштуватиме значно більше, ніж болт.
Вібрація: коли причина не в хрестовинах
Вібрація на 540 або 1000 об/хв (частота обертання ВВП) буває від кількох джерел, і не всі вони зводяться до дисбалансу.
| Симптом | Ймовірна причина | Що перевірити |
|---|---|---|
| Биття, що зростає з обертами | Погнута труба, дисбаланс | Геометрія, прокатка на площині |
| Стукіт при різкому включенні | Люфт хрестовин або шліців | Прокрутка шарнірів, шліци на валу ВВП |
| Вібрація тільки в повороті | Завеликий кут шарніра | Кут при повороті та довжина вала |
| Вібрація на холостому ході, що зникає під навантаженням | Розсинхрон вилок | Положення вилок на трубах |
| Нагрів шарніра | Немає мастила, задир | Стан хрестовини |
Окремої уваги потребує розсинхрон вилок. У валу з двома шарнірами внутрішні вилки на кінцях труб мають лежати в одній площині. Якщо після розбирання одну з половин повернули на 180°, вилки опиняються «навхрест», і вал працює з нерівномірним обертанням. Це саме та помилка, яка з’являється після невдалого ремонту.
Якщо після заміни хрестовин, труб чи зварювальних робіт вібрація не зникла, вал потрібно перевірити на стенді. Для цього існують спеціалізовані майстерні, які виконують балансування та ремонт карданних валів, зокрема з відновленням геометрії й підбором деталей. Стендова перевірка особливо важлива для швидкісних режимів, де невеликий дисбаланс перетворюється на руйнівне навантаження на підшипники трактора й машини. На низьких обертах він менш помітний, але не безпечний.
Кожух і ланцюжки
Захисний кожух карданного валу не лише вимога безпеки: він також оберігає вал від бруду. Найчастіші дефекти:
- тріщини й відколи пластику;
- заклинені підшипникові кільця кожуха, через що він обертається разом з валом;
- відсутні або обірвані ланцюжки фіксації.
Кожух, який обертається разом з валом, небезпечний і його треба міняти негайно. Знімати кожух «щоб не заважав» не можна: обертовий вал з одягом чи волоссям це серйозна травма.
Що робити з валом до наступного сезону
Після огляду вал змащують згідно з інструкцією, послаблюють пружини муфти (якщо це рекомендує виробник), складають у сухому місці й підвішують або кладуть так, щоб він не згинався під власною вагою. Для трубчастих деталей прийнятне зберігання в горизонтальному положенні на двох опорах.
Якщо під час огляду виявлено зношену хрестовину, її краще замінити зараз, а не в розпал польових робіт. Замінюють обидві хрестовини вала парою, якщо друга також має сліди зносу, бо вони працювали в однакових умовах.
Важливо: конкретні періодичність мастила, моменти затяжки, довжина пружин муфти й мінімальне перекриття труб залежать від виробника та моделі вала. Ці значення слід звіряти з паспортом, а в разі його відсутності з маркуванням на кожусі чи табличкою виробника.
